设计模式之命令模式（卷十四）

设计模式之命令模式。

通过引入一个命令类，减少发送者和接受者之间的耦合。

0x00 组成部分

  • Invoker：调用者，持有命令对象的引用。
  • Receiver：接受者，命令的具体执行者。
  • Command：抽象命令类，声明了执行请求的方法。
  • ConcreteCommand：具体命令类，持有接受者，实现了处理请求的方法。

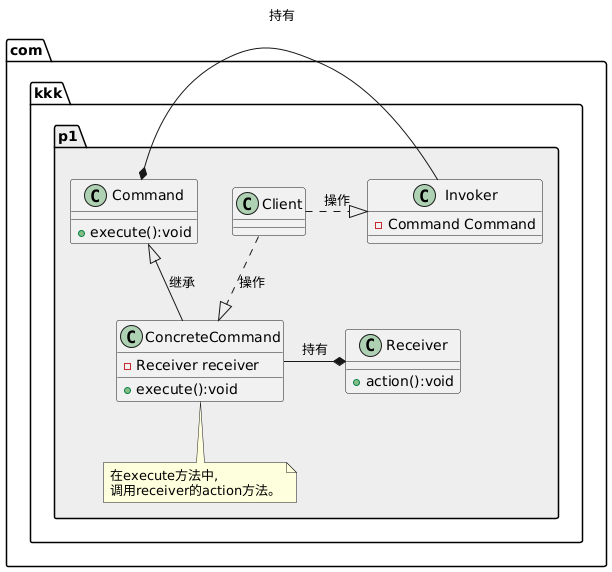

架构UML图如下。

0x01 实例代码

以MOBA类游戏为例，其中键盘充当调用者，具体游戏角色充当接受者，键盘上的按键充当命令。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
package com.kkk.pattern.command1;

import java.util.HashMap;
import java.util.Map;

/**
 * HHKB键盘，充当调用者。
 * Created by z3jjlzt on 2018/1/12.
 */
public class HHKB {
    //键盘上持有一系列按键集合。
    private static final Map<String, Skill> btns = new HashMap<>();

    public HHKB addBtn(String k, Skill v) {
        btns.put(k, v);
        return this;
    }

    public void removeBtn(String k) {
        btns.remove(k);
    }

    public void pressBtn(String btn) {
        if (btns.containsKey(btn)){
            btns.get(btn).play();
        } else {
            System.out.println(btn + "技能冷却中！！");
        }
    }
}

/**
 * LOLRole，充当技能的接受者。
 * Created by z3jjlzt on 2018/1/12.
 */
public class LOLRole {

    private String name;

    public LOLRole(String name) {
        this.name = name;
    }

    public void action(String action) {
        System.out.println(name + "释放了 " + action + "技能");
    }
}

/**
 * 技能接口，充当抽象命令类。
 * Created by z3jjlzt on 2018/1/12.
 */
public abstract class Skill {
    //持有接受者引用。
    protected LOLRole LOLRole;

    protected void setLOLRole(LOLRole LOLRole) {
        this.LOLRole = LOLRole;
    }

    public abstract void play();
}

/**
 * Q技能，充当具体命令类。
 * Created by z3jjlzt on 2018/1/12.
 */
public class SkillQ extends Skill{
    @Override
    public void play() {
        LOLRole.action("Q");
    }
}

public class Client {
    public static void main(String[] args) {
        Skill q, w, e, r;
        q = new SkillQ();
        w = new SkillW();
        e = new SkillE();
        r = new SkillR();
        LOLRole river = new LOLRole("River");
        q.setLOLRole(river);
        w.setLOLRole(river);
        e.setLOLRole(river);
        r.setLOLRole(river);
        HHKB hhkb = new HHKB();
        hhkb.addBtn("q", q)
                .addBtn("w", w)
                .addBtn("e", e)
                .addBtn("r", r);
        hhkb.pressBtn("e");
        hhkb.pressBtn("r");
        hhkb.pressBtn("w");
        hhkb.pressBtn("q");
        hhkb.pressBtn("r");
        hhkb.removeBtn("w");
        hhkb.pressBtn("w");
    }
}
结果:
River释放了 E技能
River释放了 R技能
River释放了 W技能
River释放了 Q技能
River释放了 R技能
w技能冷却中！！

0xff 总结

  • 优点：降低调用者和接受者的耦合，添加新的命令符合开闭原则，为undo提供了解决方法。
  • 缺点：导致具体命令类膨胀。
  • 适用场景：系统需要降低调用者和接受者的耦合，提供undo操作。
